- Présentation (en phasage á votre rythme paisiblement):

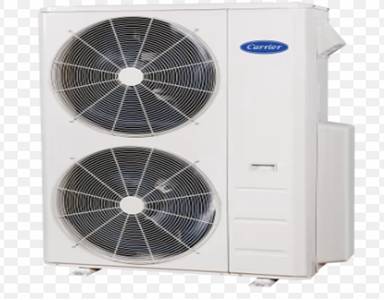

2 pompes á chaleur, une connectée directement au chauffe-eau existant type Geyser, au dessus une pour chauffage/climatisation devant une mini-éolienne qui ré-injecte le courant dans une des thermopompes.
Faire un caisson sur l'arriére des thermopompes permettant d'isoler l'air préchauffé venant du
puits Canadien (penser á la maintenance/accessibilité - le + important dans ces projets - faut se sentir á l'aise).
Faire un puits Canadien ultra simple (probablement pas de regard de visite), juste un
couloir rectangulaire en bois plastifié (section: 1m largeur de la thermopompe par 0,5m hauteur environ - 2/3 niveaux - 15m longueur totale environ), au dessus il faudrait faire un toit en bois plastifié.
Préfabriquer ce rectangle en morceau par tronçon de 2 métres environ et ensuite déposer dans le fond du trou - claveter les éléments

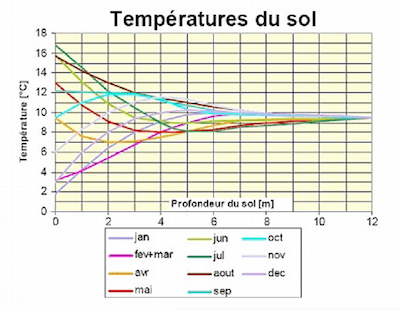

Ce rectangle doit être séparé en deux ou trois sections longitudinales et un appel d'air á l'extrémité rectangulaire même section que la thermopompe. Minimun 15 métres long - 2/3 niveaux - 1,5m profondeur pour bien préchauffer ou refroidir l'air. En partie basse il faut laisser un contact direct avec le sol 1m pour y puiser les calories avant que l'air arrive sur l'arriére des thermopompes.
Il resterait les problémes de remontée de la nappe phréatique, probablement laisser sous l'eau le rectangle le temps que la nappe baisse et ne pas utiliser le puits Canadien (faire simple est trés important).
A noter, pas besoin de creuser trop profond (difficle et dangereux), l'idée est de préchauffer/refroidir un peu l'air afin d'améliorer la performance de la thermopompe.
- Geyser ? (40% moins éléctricité qu'un chauffe eau classique / 2 - 2,5h chauffer 180 litres):

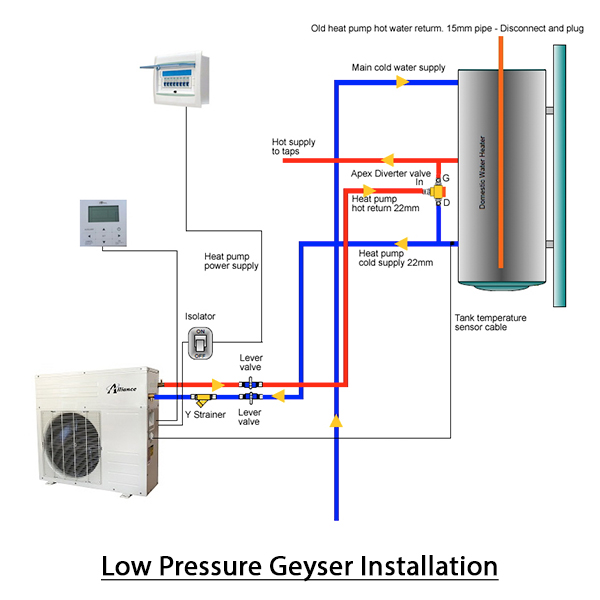

Pour l'eau, momentanément une compagnie aux États-unis a vendu une pompe á chaleur qui se connecte directement sur le chauffe-eau (1 seul appareil)
C'est possible qu'il y en ait d'autres qui la commercialisent; elles semblent trés rares peut être il y en a une en
Afrique du sud
Voici leure fonctionnement:

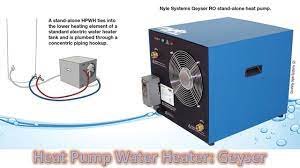

pompe á chaleur Geyser -
(en anglais) -
Geyser (Review)
Il explique qu'il l'a acheté depuis 4 ans 1000$ et que c'est rentabilisé mais elles semblent ne plus être produites ?. Également il dit que c'est mieux que les chauffe-eau thermodynamiques car il n'y a qu'un seul appareil á ajouter sur le chauffe-eau classique existant!. Ajouter un

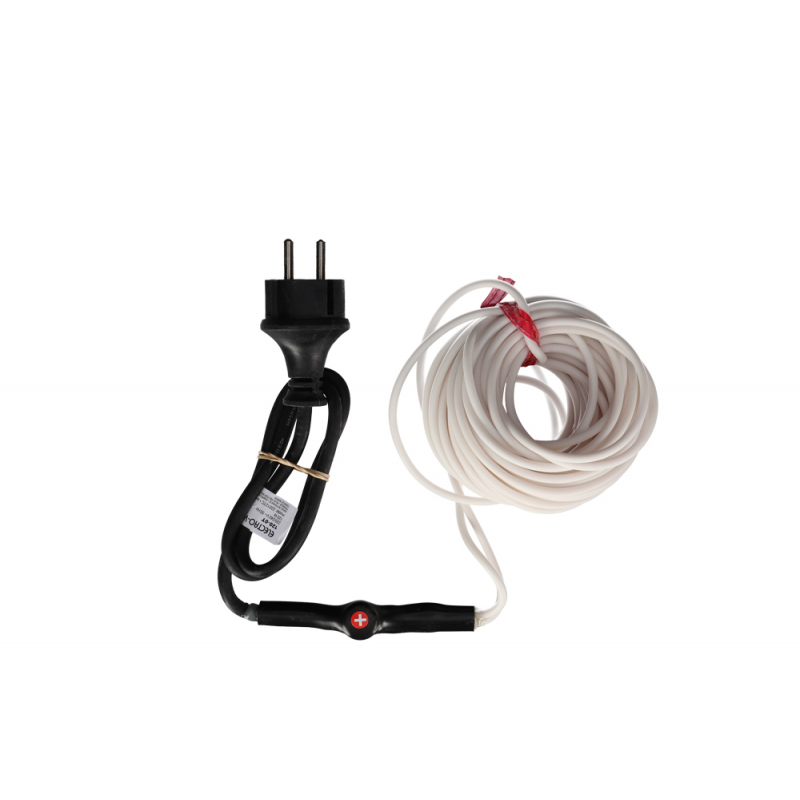

cable antigel avec thermostat autours des arrivées et sorties d'eau

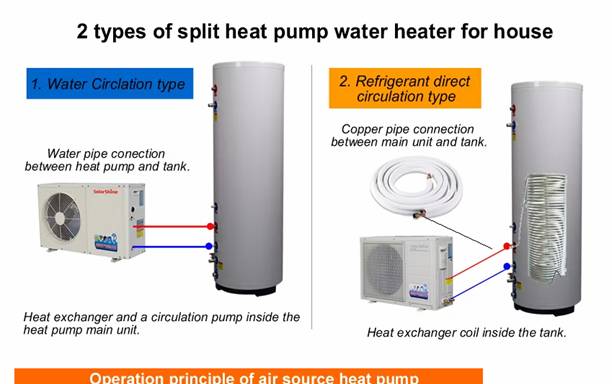

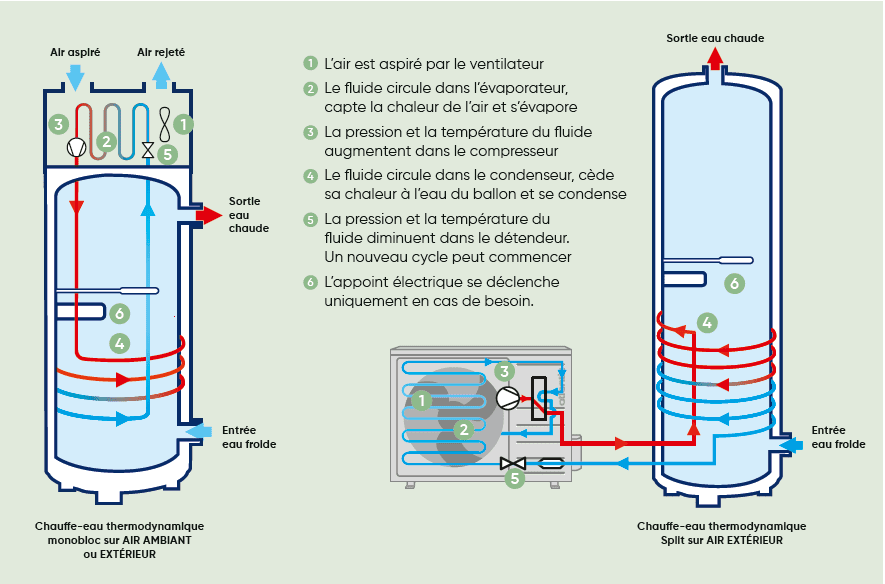

- Chauffe-eau thermodynamique ?:
C'est un peu plus compliqué que la Geyser (2 appareils interconnectés):
chauffe-eau thermodynamiques cela peut étre difficile réparer en cas de fuite (c'est du fréon qui circule) et quand la section chauffe-eau commence á fuire. En conséquence, il faut apprendre et comprendre leure fonctionnement/maintenance et bien les installer sinon cela peut couter trés trés cher en cas de probléme.
- Innovations / Le saviez vous ?:
. "pre-charged line set" est fortement á considérer car vous n'aurez pas besoin de faire de vide d'air dans les lignes
. Une thermopompe doit être installer dans une serre/abris pour la protéger sinon sa durée de vie et efficacité sera diminuée
. Sous une serre extérieure au Canada non chauffée, avec des dalles minces en béton au sol, quelque soit la température extérieure (ex:-30C), il semble que la température minimale au sol soit de -18 Celcius
cela semble être le minimun, á partir de -18C le sol semble restituer des calories, probablement que le béton absorbe et stocke la chaleur du sol
Conclusion: on a un abri/serre complétement fermé non isolé avec sol en dalle de béton et le minimum de température semble être de -18C avec une thermopompe qui marche dedans
. Vous pouvez installer un séche linge devant votre thermopompe pour sécher votre linge
. Vous pouvez en plus du séche linge ajouter devant la thermopompe une mini-éolienne et ré-injecter le courant dans la thermopompe suivant ce même
principe
-Bonnes idées:
DIY Air to water heatpump first test run utilise
Freon heat exchanger - tout cela fonctionne trés bien apperement-
HVAC WIND TURBINE (
good prototype) -
some analysis on that
-
Forced air HVAC Recovery -
Speed Test
- Installation/Maintenance/réparation pompe á chaleur air-air mini-split:
.Fuites (méthode á bulles): le probléme avec les pompes á chaleur en 2 parties est lorsqu'il y a
une fuite (en anglais), cela est compliqué et trés cher á réparer ( - soak bubles - essayer le produit á vitre windex). Pour déterminer et colmater une fuite, il semble que l'injection du produit

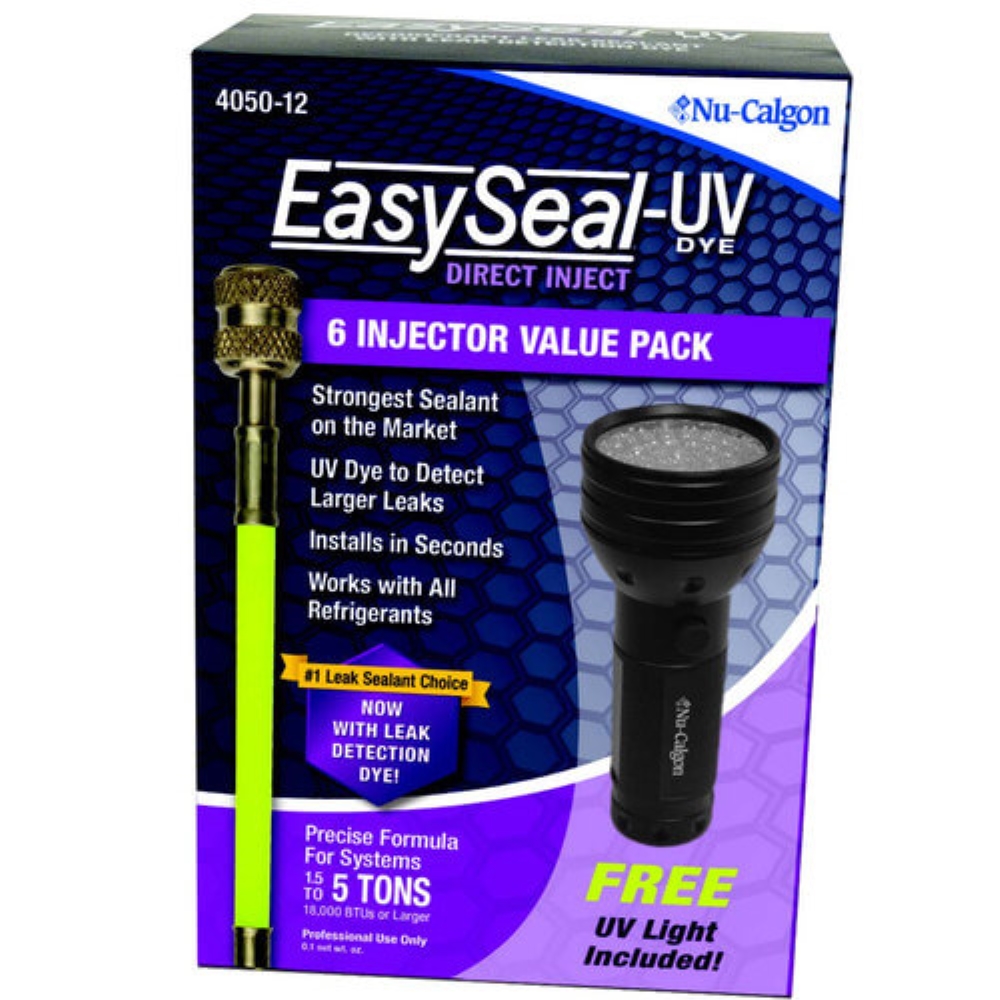

easy seal soit la premiére étape (facile) -
voici comment faire (en anglais)
Ensuite si la fuite est colmatée vérifier s'il faut ajouter du R410-A (pac air-air) ou R22 (pac air-eau R-22 á vérifier ?); sinon il semble qu'il faille
déplacer le R410-A (fréon) du circuit vers l'unité extérieur (génial!) et réparer ou refixer les connections (ajouter un

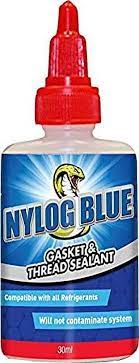

joint en plastique type flareSeal , ajouter du
nylog sur les pas de visses.
- Matériel/outils:
mini pelleteuse (profondeur max 1,72m) - 1 journée dans un terrain meuble.
HVAC: manifold gauges toolkit (plus fittings),
copper pipe bender (very important), allen key set, pompe á vide etc...
- Conclusion :
C'est un systéme idéal installé dans une serre placée au sud accolée á la maison avec en plus le chauffe eau solaire passif qui est présenté
ici
Donc c'est un trés bon projet énergétique réalisable en quelques semaines environ et rentabilisé rapidement et d'une trés grande durée de vie sans grtande maintenance, cependant il faut bien comprendre comment tout marche pour éviter des frustations inutiles.
De surplus, plus on creuse le sujet des mini-splits plus on se rend compte que ce sont des machines assez simple quand même, un grand progrés
